歐標集團已有20余年的研發制造經驗，產品出口100多個國家，獲得多項國家專利和軟件著作權，自主研發的穿梭車性能穩定，安全，可靠。

     歐標智能穿梭車貨架系統是由貨架、穿梭車以及叉車組成的高密度存儲系統，穿梭車貨架系統可以有效提高倉庫空間的利用率。穿梭車可以在貨架特定的軌道中前

后運行，穿梭車的車體或臺面可以上升或下降，它可以頂著托盤運行，將托盤貨物依次存入貨位，或者將托盤貨物從貨位取出。穿梭小車由無線電遙控，電池具有續航

的能力，主要依靠穿梭車的輪子前后行走。

【穿梭車貨架特點】

1、穿梭車貨架系統可以實現托盤貨物的最高密集度存放，顯著減少庫房建設費用。

2、穿梭貨架系統可實現貨物的先進先出（FIFO），先進后出(FILO)，可自由選擇。

3、穿梭車貨架系統通過遙控操作、叉車無需駛?cè)耄�進出貨的效率高。

4、穿梭貨架系統抗地震安全性能大大高于駛?cè)胧截浖堋?nbsp;

5、穿梭車貨架系統與駛?cè)胧截浖堋�壓入式貨架、重力式貨架比�?span style="white-space: normal;">優點有綜合成本更低，性價比更高等。適合大批量單品種貨物，有效利用率可以達到80%以上。

             穿梭車遙控器                                          穿梭車包裝

【穿梭板車核心功能】

   穿梭車是用于托盤穿梭車自動化貨架密集存儲系統的核心自動化設備，可以將單元托盤物料按生產流程從進貨端送到出貨端，并以預先設定的托盤間距，等距排列

托盤物料。

  可以與堆垛機、子母車配合使用實現全自動倉儲作業，也可以與高貨位叉車配合實現半自動化倉儲作業，可以實現貨物的先進先出(FIFO)和先進后出(FILO)。

【歐標智能穿梭車優勢】

— 擁有自主專利（實用新型專利：頂升定位機構專利，專利號：ZL 2020 2 0410234.4，外觀設計專利：穿梭車外殼，專利號：ZL 2020 3 0172742.9）

— 承接了多家知名企業的穿梭項目（終端和批發）

— 適合多種托盤，功能比其他穿梭車更完美

— 原進口配件

— 尺寸顏色均可定制，與貨架系統完美配合

— 5個工作日交貨（常規產品）

— 已成交132個案例，其中多個出口項目

—  減少產品損失

— 提高托盤吞吐量

— 性價比高，價格優惠，質量保證。技術集成度高、速度高、定位精度高

— 人工遙控操作，實現半自動化入庫與出庫

— 降低了管理成本，運營成本，提高存儲空間利用率，保證員工的安全

 我們的穿梭車不僅使用于常溫倉庫，還有可使用于-40℃低溫倉庫的冷庫穿梭車，是冷鏈行業的優選，特別適用冷鏈倉儲，減少人工冷庫低溫環境的工作時間，

提高工作效率。

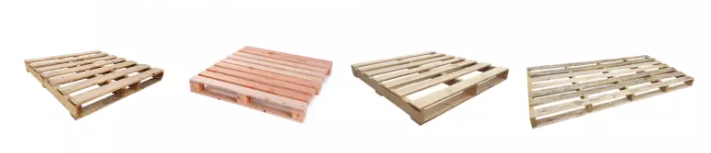

適用于各種托盤

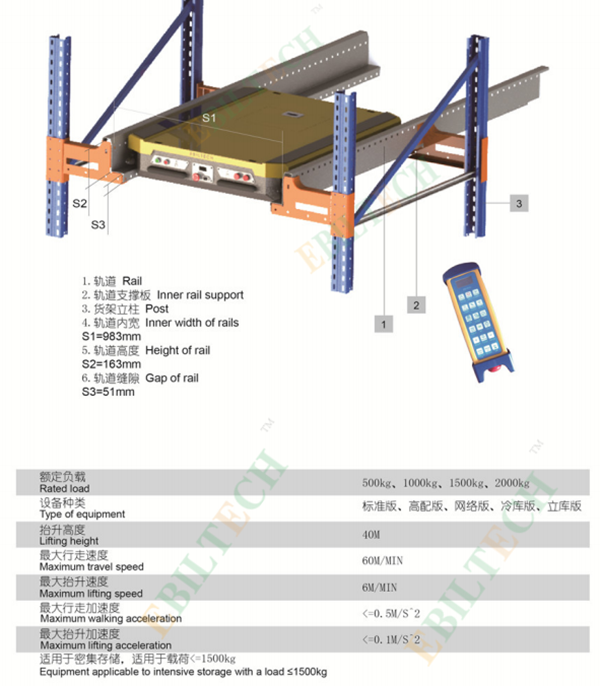

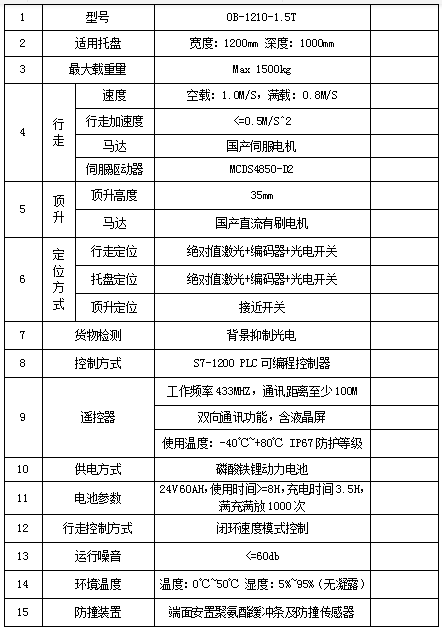

歐標智能穿梭車技術參數

穿梭車標準配置

名稱	數量	名稱	數量
歐標穿梭車	1臺	遙控器	1個
產品說明書	1本	木箱	1個
車體充電器	1個	遙控器充電器	1個

【穿梭車自動化貨架適用范圍】

· 多量少樣的行業：食品、飲品、化工、煙草等單品種批量大，品項相對單一的行業

· 冷庫作業：減少人員低溫作業時間，從而提高工作效率和作業安全性

· 有嚴格期限的物品：對物品批次有嚴格要求，需要先進先出作業管理的倉庫

· 增加倉庫的空間利用率：存儲空間有限，需要更大化利用空間的倉庫

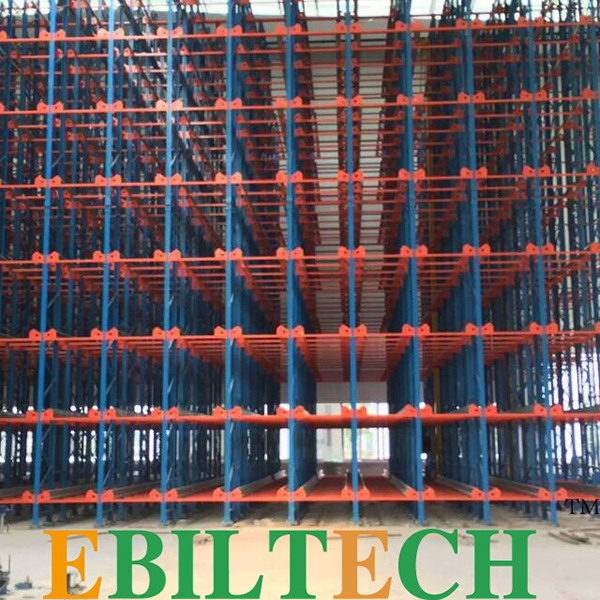

案例展示

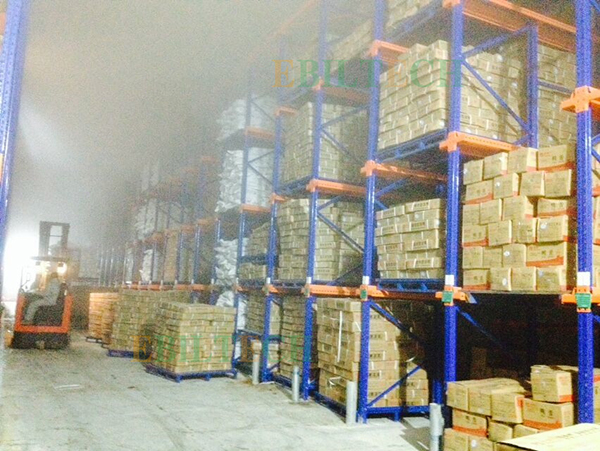

冷庫案例

案例視頻

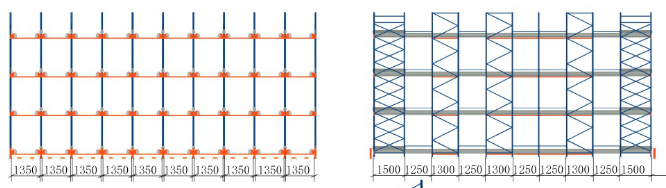

項目案例貨架的幾何尺寸：

長度：13.5m, X軸方向

深度：13.15m, Y軸（立柱）方向

高度：6.925m, Z軸（水平）方向

貨架4層高、10排和10個立柱深度，共400組。

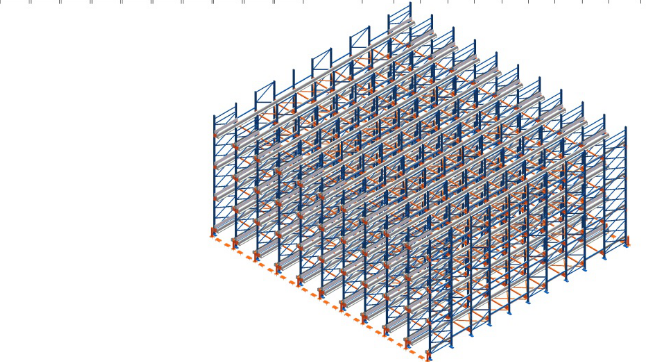

結構模型

承載

恒載：貨架自重

動載：每托貨物重800kg，放置于兩側的橫梁上

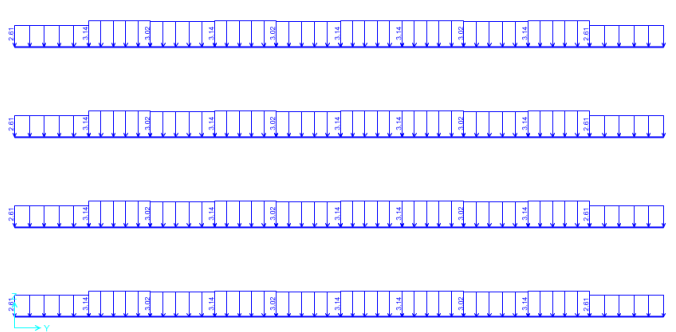

每個橫梁承載的力是3920N / LB，LB是橫梁的長度。 因此這里分為3種類型的力2.61N/mm, 3.02N/mm 和3.14N/mm，分別對應的橫梁長度為1500mm, 1300mm, 1250mm。

模態

前 10 個頻率 （Hz）

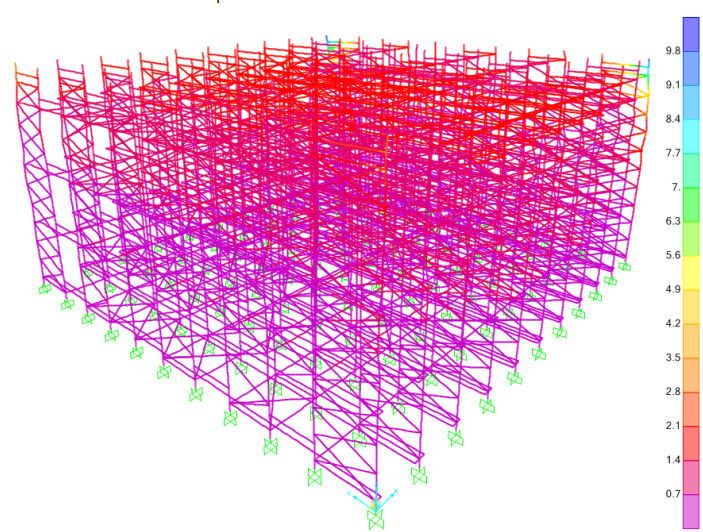

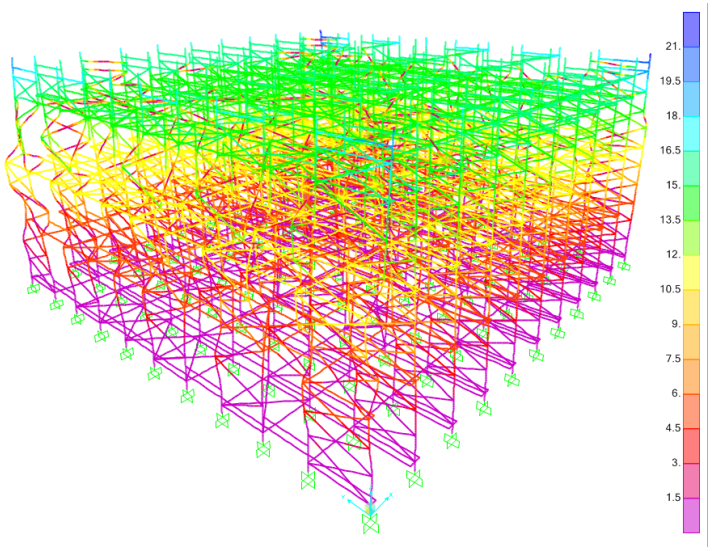

第一個模態形狀

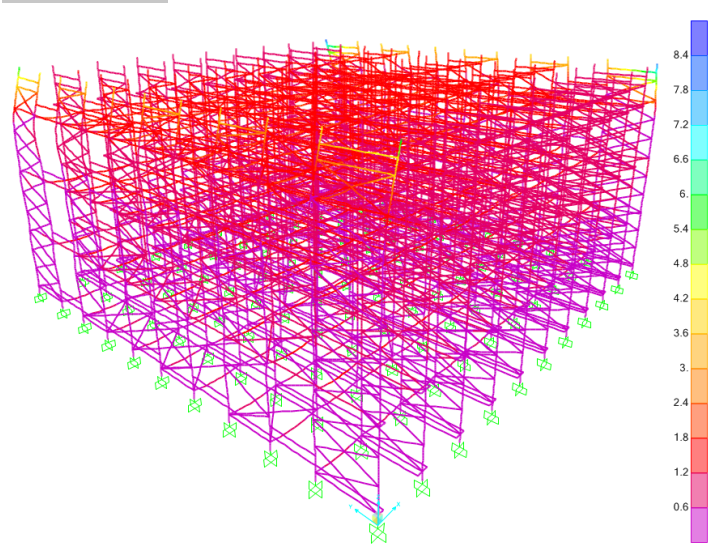

第二個模態形狀

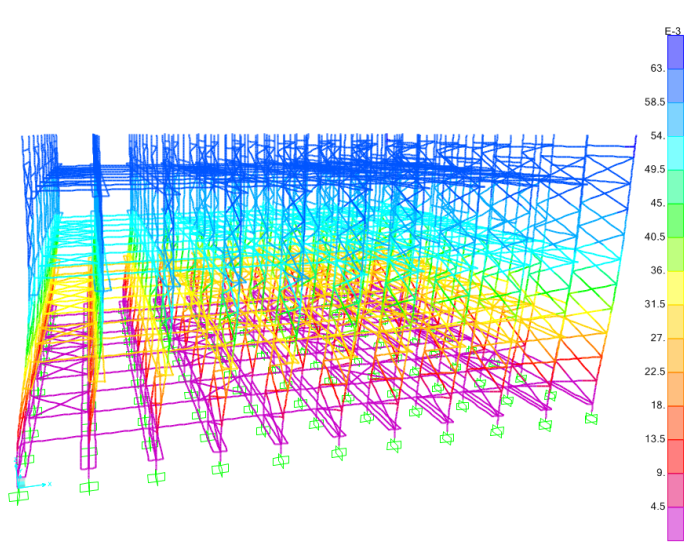

位移

COMB1 負載組合的位移

COMB2 負載組合的位移

COMB3 負載組合的位移

屈曲

在滿負荷的情況下，安全系數為 4.84。

滿負荷案例的扭動形狀

在半容量負載的情況下，安全系數為 9.15。

半容量負載案例的彎曲形狀

歐標智能穿梭車詳細功能

1.自動模式-單次存貨

當在遙控器上按下“IN”按鈕時，穿梭車執行單次存貨功能。穿梭車在任何時候接收到任務指令，都會事先執行“托盤搜索”動作。

如果托盤被放置在巷道內超過 500米遠的地方，歐標穿梭車無法檢測到托盤并將無法完成此次指令。此時按下遙控器上MODE的按鍵進入手動控制模式，讓穿梭車抵達距離托盤500米的范圍內然后再次執行命令。因此，托盤必須放置在穿梭車可檢測到的范圍內。

叉車司機在存入托盤前，需要做的準備工作：

將選擇好的穿梭車，通過叉車搬運至指定的、需要操作的巷道內；

把第一個托盤對準放置在該巷道端頭位置，托盤需要平齊巷道端頭；

2.自動模式-單次出庫

當在遙控器上按下“OUT”按鈕時，穿梭車執行單次出庫功能。遙控器液晶顯示屏顯示出庫界面，按下遙控器“+”、“-”按鈕，加大，減小需要出庫的托盤數，待數量輸入完畢后按下“OK”鍵，穿梭車按照出庫數量指令要求進行出庫任務。

3.自動模式-連續取托盤

當在遙控器上按下“Auto Out”按鈕時，穿梭車執行連續取托盤的功能。穿梭車將按照指令清空穿梭車所在巷道內的所有托盤貨物。

4.自動模式 -整理托盤

巷道整理，是為先入先出（FIFO）存儲模式設計的，主要用于節約巷道內空間，可以存放更多的托盤；

操作方式：

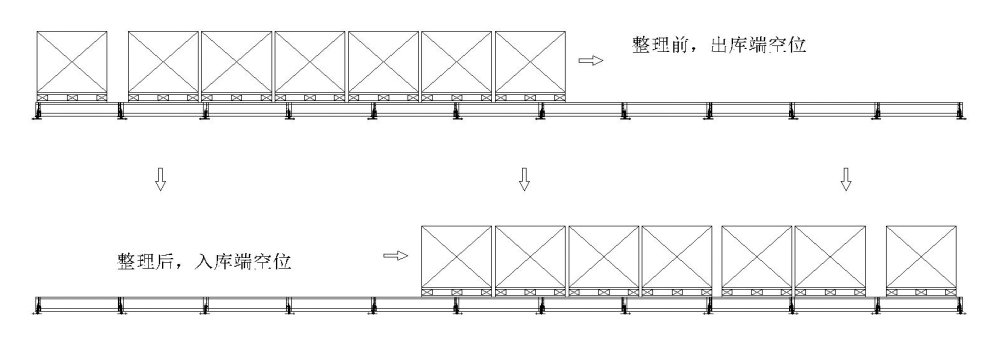

當巷道內存在較多空位時，且巷道內不夠存放空間時，建議對巷道內進行整理，整理結果可以參照上圖示意；

在入庫端，叉車司機按下遙控器上巷道整理按鈕二次，穿梭車接收指令后連續搬運，直至將巷道內的所有托盤由堆積在入口端搬運至出口端，如上圖；

搬運結束后，穿梭車回到入口端（A端）等待下一個指令；

5. 手動模式 – 前進、后退、頂升、下降

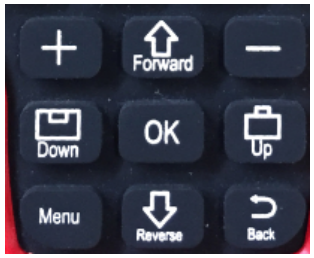

    參照下圖手動功能鍵區域；

    在遙控器上，按下橢圓型手動按鈕區域顯示手動運行狀態；

    屏幕界面顯示手動狀態分別為：上升、下降、前進、后退；

6. 選車

    每臺穿梭車的接受端ID號碼是唯一的，而每個遙控器可以控制30臺穿梭車，需要通過對遙控器的選車操作，使得遙控器可以操作對應的穿梭車；

操作方式：

按下選車鍵后，屏幕會進入選車界面，進行選車；

按下按鍵：前進和后退 鍵進行對穿梭車的車號選擇，從01~30號進行選擇；

當確認好車體序號之后，按下：下降 按鍵進行對穿梭車的確認，顯示為：連接 時為連接到當前穿梭車，如果顯示為：未連接時為未連接到當前車體，需要重新選擇車號，直到連接到當前穿梭車！

按下：下降 按鍵連接到當前穿梭車后，按下：頂升 按鍵返回主鍵面，對穿梭車進行手動和自動操作；

7. 尋車

 在選車完成后，如果此刻車在巷道中，則可以通過尋車鍵，如下圖。

 按下尋車鍵，對應的車會有相應，車體左右兩側蜂鳴器會發出聲音；

 尋車完成后，可以通過按下功能鍵，把穿梭車調至巷道端頭。

  當司機在入口端，需要按手動后退按鈕，直至把車運行至入庫端；

  當司機在出口端，需要按手動前進按鈕，直至把車運行至出庫端；

  特別注明：一般情況下，車在端頭位置，所以如果在同一向巷道內作業時，不需要上述操作，需要轉換巷道時，建議采用手動鍵操作；
